2015年11月20日

1/35 74式戦車改 完成




フィギュアの改造で停滞していた74式戦車ですが・・・




ボディアーマーの自作を諦め、タミヤのイラク派遣セットの胴体を使う事にしました。

左が自作で右が胴体流用。

2型アーマーに74式クルーの頭を載せました。

強がらずにはじめからこうすれば良かった・・・



車長、装填主、操縦手。

操縦手だけ海兵隊のインターセプターの余りです。

全身迷彩だと何かつまらないのでボディアーマーを砂漠色にしています。


必要とはいえ、人型の首を切り落とす作業はちょっと微妙な気分になりますね。





斜め前二つ。

やはり戦車はフィギュアが乗った方がいい感じがします。




両側面。

ミニスカートが東側臭さを倍増。




工具と尻パーツの一部を紛失sたので完璧ではありません。



追加装甲と120mm砲でとても強そうに育ちました。



乗降時、大丈夫だとしてもペリスコープ踏むのは良くないかなーと言うことで踏み台設置。


以上で74式戦車改(J型)、終了です。

年末に出るというアスカモデルの74式改が楽しみです。
posted by 鬼火 at 18:27| Comment(0) | 74式戦車

2015年05月13日

1/35 74式戦車 改 のまとめ

2014年12月末に突然タミヤの74式戦車を買いまして、年末モデリングとして近代化改修を施す事になりました。

61式5型に慣れた身にとってはとても小さくて新鮮な戦車でした。

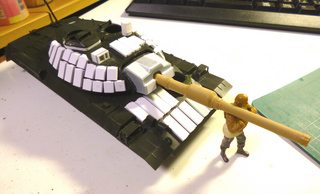

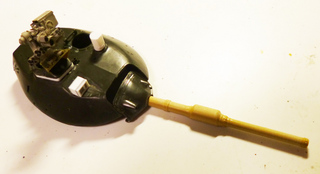

とりあえず120mm砲装備。

砲手サイトの大型化。

砲手サイトが大きくなったので車長キューポラも嵩上げ。

この時点でキューポラにRWSを載せるか否か悩んでいます。


装填手サイトも大型化。

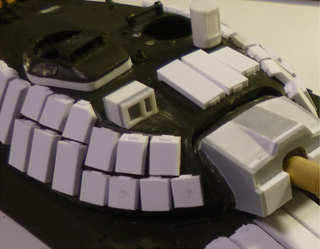

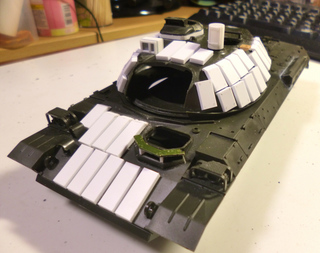

6mm幅x2mm厚のプラ棒でリアクティブアーマーを製作。

装填主ハッチ横に機銃マウントを、操縦手ペリスコープに足場を追加。


防盾を曲面から直線的に変更。

パトレイバー2の74式改を参考にしつつオリジナルです。


リアクティブアーマーの上下端に薄いプラ板張って飾りつけ。

年末はこれで満足して暖かくなって塗装できるようになるまで眠る筈でした。


しかし暖かくなって来てから、やはりキューポラも近代化しようという気分になり

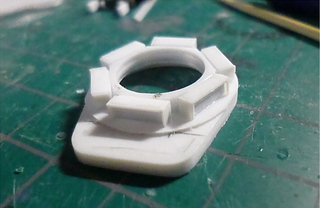

元のキューポラ形状に合わせつつ、近代的なペリスコープ6個型にします。

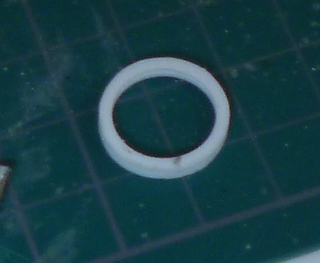

サークルカッターで1mm厚のリングを作り・・・


ペリスコープの内側に貼ります。

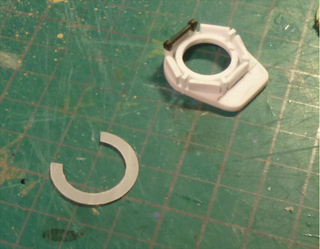

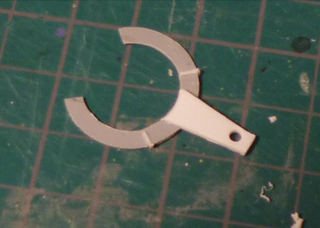

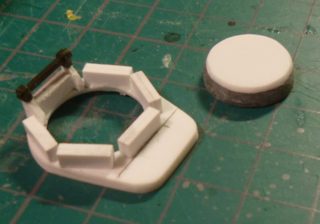

0.5mm板でC型リングを作り、M2用のマウントを作ります。

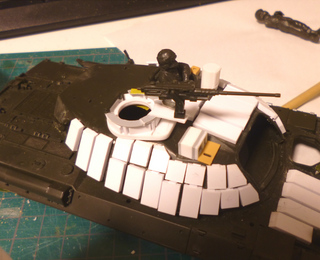

これらを砲塔に載せるとこんな感じ。



キューポラ作っているとリアクティブアーマーも作り直したくなったので作り直します。

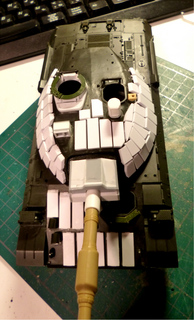

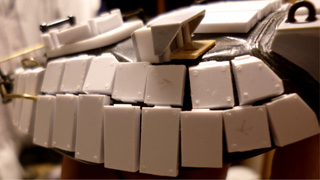

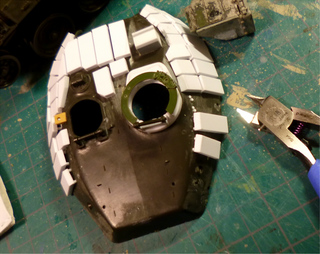

曲面砲塔に直線アーマーはこんな具合に付けています。

面倒くさいけど超簡単。 メンドクサイけど。


砲手サイトに日サシとカバーを、防盾に同軸機銃を追加。


同軸M2の下にレーザー検知器を。

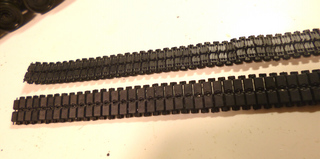

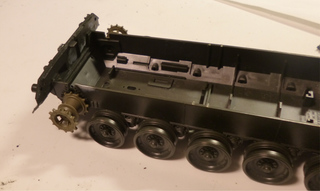

ゴムパッド付履帯にしたかったのでレオパルト1の履帯を拝借。

そのままでは付けれないので起動輪もレオ1から拝借しています。


リアクティブアーマーの4隅にリベット打ち。

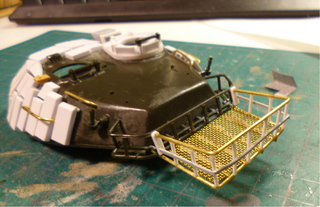

荷物籠と手摺りも増設します。


サイドスカートも装備して・・・

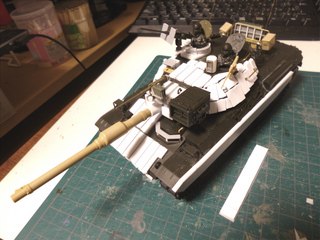

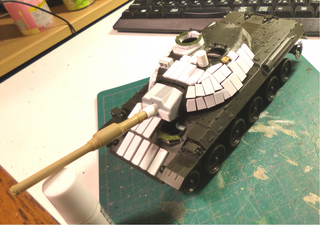

全部載せるとこんな感じ。

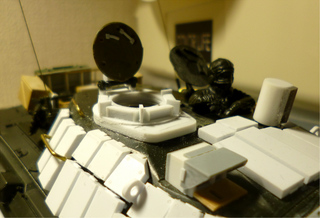

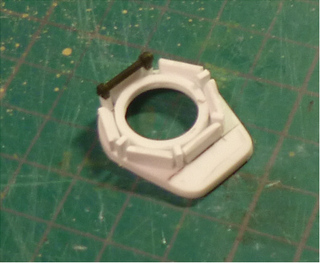

ペリスコープは縁無しで偏光シール張って誤魔化そうと思っていたのですが、やはり縁有の物にしました。

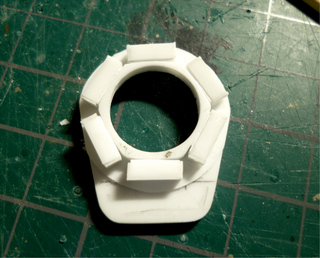

ペリスコープ内側のリングも収まりが良いように6角形に。


いいかんじ。

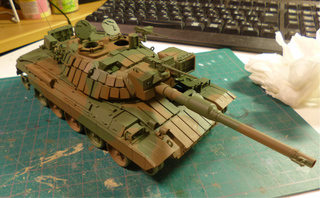

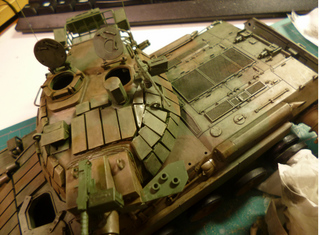

スプレーと筆で基本塗装。

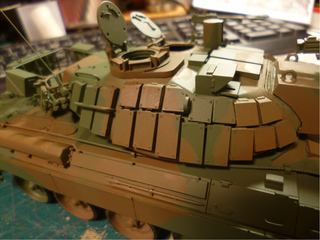

リベットも埋まらず良い具合。

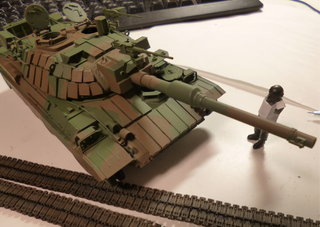

車長も防弾チョッキを着せて近代化します。

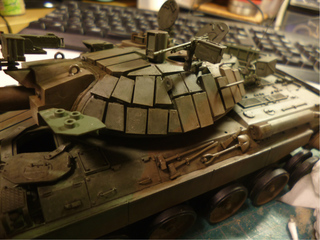

バフを塗したり黒でウォッシングしたりします。


ツヅク
posted by 鬼火 at 22:13| Comment(0) | 74式戦車
